真空灌膠固化線

網站首頁 / 產品中心 / 真空灌膠固化線

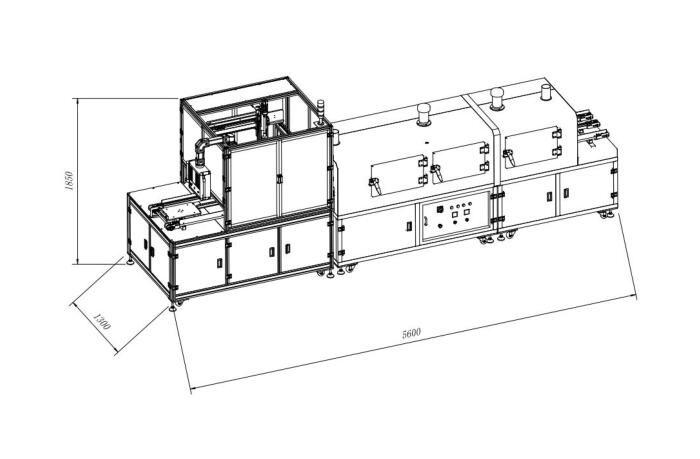

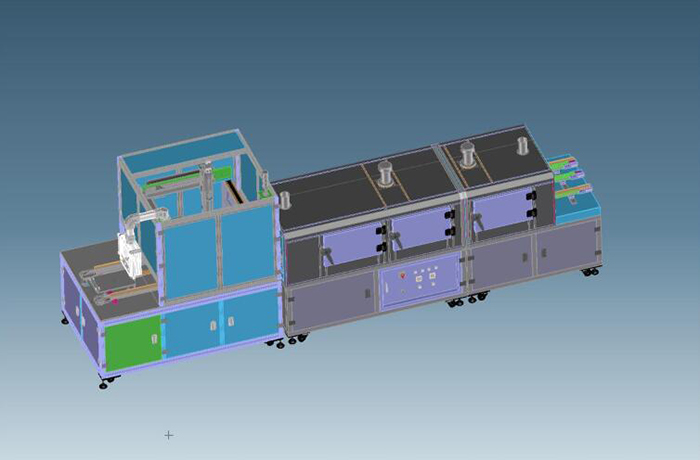

名稱：小型真空灌膠固化線

詳細信息

產品描述：

1）應用：設備用于對整盤電容器進行預熱，并在短時間內完成灌膠作業。
2）整機要求：

產品型號	HCDB系列
灌膠工藝參數	1、膠水為9002高溫膠，A膠9002GA環氧膠、B膠含9002GB（MV）、9002GB（PC）固化劑； 2、膠水配比：9002GA : 9002(MV) : 9002(PC) = 100 : 34.5～35.5 : 0.5～0.6；（B膠與C膠來料進行配比混合，混合后統稱B膠），配比比例A膠：B膠=100：35.5，AB膠配比精度控制在1%以內； 3、產品單次點膠量范圍1～25g，膠量精度應滿足：點膠完成后，膠面距殼口距離≤1mm，以外殼定位苞點為基準；
針頭配置	按需求，配置兩針、三針、四針、六針?biāo)姆N針頭；
生產效率	小膠量≥2500pcs/h，大膠量≥1080pcs/h；（以最大最小膠量做參考）

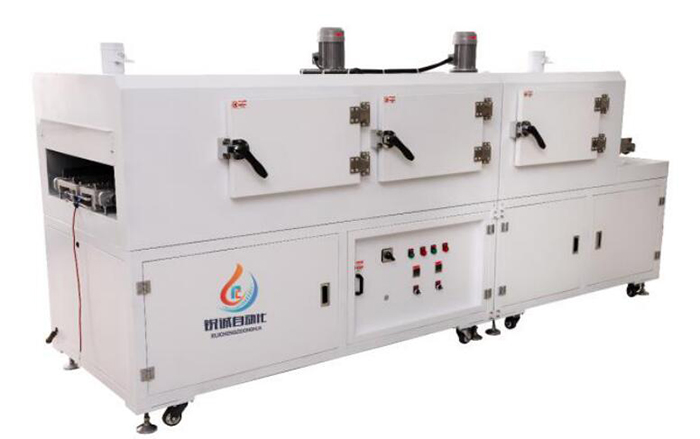

預熱部分	1.預熱烘箱入料口尺寸應≥500mm，保證整盤產品入料順暢不卡料；
	2.預熱烘箱有效長度2.5米，傳動部件速度可調；
	3.預熱烘箱加熱溫度應滿足95±5℃，溫度可設，最高溫度可設至150℃；
	4.預熱烘箱包含有效加熱區、保溫區兩部分組成；
	5.烘箱表面溫度應控制在≤40℃，頂部帶排風口，手動風閥控制；
	6.從烘箱保溫區域至點膠前，產品周轉時間≤20秒；

（1）AB膠灌膠機：

1、采用不受材料液體粘度變化影響的容積計量式鋼性載入泵，可進行穩定高精度的計量吐出。

2、當膠水含有較硬的填料時，必須采用耐磨泵，保證長期使用不影響吐出精度及比率。

3、選用動態混合時，采用新型混合器，多層攪拌槳強制混合，保證混合均勻。

4、選用伺服驅動時，吐出量精度更高，而且吐出量和吐出速度可由觸摸屏直接設定，更適合多品種工件的高精度少量吐出，并預留信號接口，可與機械手等自動化設備直接連接。

5、整體設備設計緊湊，使用操作簡單方便。

技術參數：

設備型號	RC-3050
計量方式	活塞式計量泵
吐出量精度	0.5ml-70mlshot
出量精度	<3%
比率調整范圍	100 :100-100:5
吐膠速度	3-10secfshot
比率精度	<3%
原料粘度范圍	1-150，000mpa.s高粘度時可通過加熱來實現
氣源	0.5-0.7mpa
進料方式	自動供料(真空吸引)
驅動方式	氣缸驅動/伺服驅動
混合方式	靜態混合/動態混合
輸入電源	AC380V 50HZ/2KW(不含真空泵)
控制方式	小型PLC控制
吐出閥	雙液閥FDV2-LWA-V閥/FDV2-SWA-V閥
清洗方式	手動清洗/自動清洗
真空度要求	＜100Pa
設備重量	約350KG
